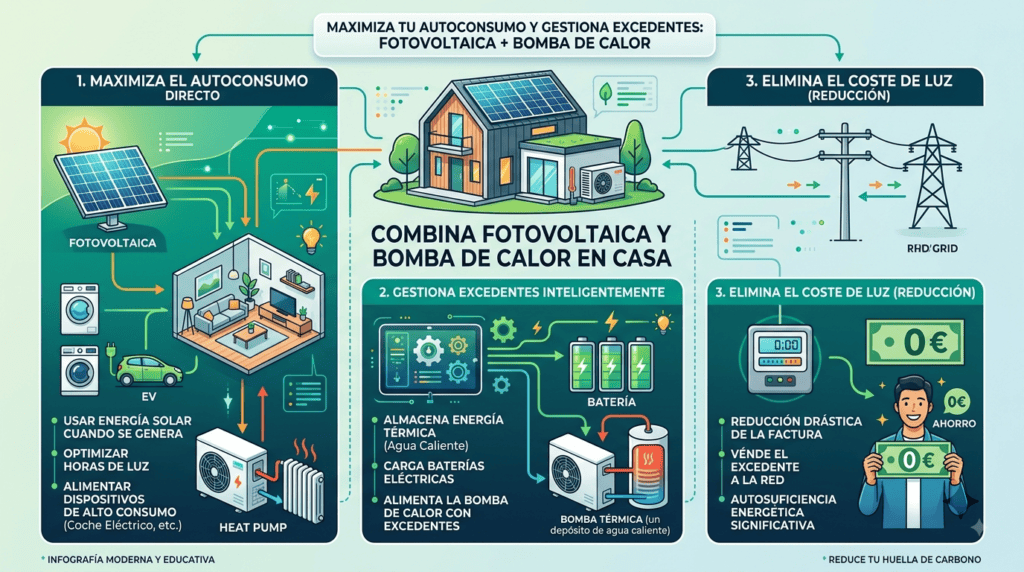

Cómo integrar placas solares con aerotermia para factura cero

La climatización y la producción de Agua Caliente Sanitaria (ACS) representan más del 60% del consumo energético total de una vivienda media. Frente a las constantes oscilaciones del mercado eléctrico, la electrificación de la demanda térmica mediante bombas de calor combinadas con autoconsumo fotovoltaico y aerotermia se ha consolidado como la estrategia más solvente para conseguir la independencia energética.

Si buscas reducir tu gasto energético al mínimo absoluto, no basta con instalar paneles en el tejado y poner una bomba de calor en el lavadero de forma independiente. La clave del éxito radica en integrar placas solares con aerotermia mediante un sistema de control unificado que transforme los excedentes solares instantáneos en energía térmica utilizable, reduciendo la dependencia de la red eléctrica comercial a un nivel testimonial.

Por qué la combinación de placas solares y aerotermia es el binomio definitivo

La aerotermia es una tecnología basada en la termodinámica que extrae energía del aire exterior para calentar, refrigerar o producir agua caliente. Su principio de funcionamiento le permite entregar entre 3 y 5 kWh de calor por cada kWh de electricidad consumido de la red. Por su parte, la energía solar fotovoltaica genera electricidad limpia y gratuita durante las horas de radiación.

Al unir ambos sistemas, el rendimiento global del hogar se dispara. La energía eléctrica de origen renovable alimenta directamente el compresor de la bomba de calor, multiplicando el impacto de cada vatio producido en el tejado.

Eficiencia termodinámica y el rendimiento COP

El Coeficiente de Rendimiento (COP, por sus siglas en inglés) define la relación entre la potencia eléctrica absorbida por la aerotermia y la potencia térmica suministrada. Se expresa mediante la fórmula:

COP = Q_térmica / W_eléctrica

Si una bomba de calor opera con un COP de 4, significa que con 1 kWh de electricidad solar produce 4 kWh térmicos para tu calefacción o agua caliente. Al integrar placas solares con aerotermia, esos 1 kWh consumido proviene de tu propio tejado a coste cero, lo que maximiza el ahorro energetico aerotermia solar y acorta los plazos de amortización del equipo a cifras históricamente bajas (entre 4 y 6 años según las ayudas aplicables).

Métodos técnicos para integrar placas solares con aerotermia

No todas las integraciones son iguales. La sincronización entre el inversor solar y la bomba de calor puede ejecutarse desde esquemas eléctricos elementales hasta arquitecturas de automatización avanzada mediante gestores energéticos domóticos.

1. Conexión básica por relé de potencia o contacto seco

Es la forma más sencilla de integración. La mayoría de los inversores fotovoltaicos modernos incorporan una salida de relé programable (contacto libre de potencial).

• Funcionamiento: Se configura el inversor para que cierre el contacto cuando la producción solar supere un umbral prefijado (por ejemplo, 2,5 kW de excedente sostenido durante 10 minutos).
• Actuación: La bomba de calor recibe la señal digital en su placa electrónica y activa un modo sobrecalentado prefijado, elevando la temperatura del acumulador de ACS de 45 °C a 60 °C.
• Limitación: Es un sistema todo o nada. No regula la potencia del compresor según la curva de producción solar, lo que puede provocar pequeños consumos de la red si una nube pasa sobre los paneles.

2. Control inteligente mediante el protocolo SG Ready

El protocolo SG Ready (Smart Grid Ready) es un estándar industrial desarrollado por la Asociación Alemana de Bombas de Calor (BWP) que define cuatro estados de funcionamiento operativos mediante dos entradas digitales.

┌─────────────────────────────────┐
│     Inversor / Energy Meter     │
└────────────────┬────────────────┘
                 │ (Contacto 1 / 2)
                 ▼
┌─────────────────────────────────┐
│   Bomba de Calor (SG Ready)     │
│   - Estado 1: Inhabilitado      │
│   - Estado 2: Normal            │
│   - Estado 3: Recomendado (FV)  │
│   - Estado 4: Obligatorio (FV)  │
└─────────────────────────────────┘

Las cuatro fases de trabajo del protocolo SG Ready funcionan del siguiente modo:

1. Estado 1 (Bloqueo/Tarifa cara): Desconecta la bomba de calor o la limita al mínimo para evitar consumos en periodos donde la luz alcanza precios desorbitados.
2. Estado 2 (Funcionamiento estándar): La máquina opera de forma convencional bajo las demandas de los termostatos interiores para cubrir las necesidades térmicas de la vivienda.
3. Estado 3 (Encendido recomendado por excedente): El inversor detecta generación fotovoltaica suficiente. La máquina arranca para elevar las consignas de calefacción o ACS utilizando la energía sobrante.
4. Estado 4 (Encendido obligatorio por pico solar): Obliga al compresor a trabajar a la máxima capacidad soportada para absorber grandes excedentes de generación, cargando depósitos de inercia o acumuladores al tope térmico.

3. Gestión dinámica avanzada por bus de comunicaciones (Modbus / HEMS)

Es la integración más eficiente y precisa. La bomba de calor y el inversor o un gestor energético HEMS (Home Energy Management System) se comunican mediante bus RS485 usando protocolos como Modbus RTU/TCP o Ethernet.

En este nivel de integración, el sistema ajusta la frecuencia del compresor Inverter de la bomba de calor de forma modulante en tiempo real. Si dispones de 1,2 kW de excedente solar, la bomba de calor ajusta sus revoluciones para consumir exactamente 1,2 kW, evitando importar un solo vatio de la red y maximizando el autoconsumo directo.

Cómo dimensionar la instalación para lograr la factura de luz a cero

Llegar a una factura de luz a cero no significa desconectarse físicamente de la red eléctrica, sino lograr que los ingresos por la compensación de excedentes y los saldos de la batería virtual cubran al 100% el coste fijo de los peajes, la potencia contratada y los impuestos.

       [Generación Solar (kWp)]
                 │
        ┌────────┴────────┐
        ▼                 ▼
  [Autoconsumo]     [Excedentes]
  - Hogar           - Inercia Térmica (Agua)
  - Aerotermia      - Batería Virtual ($)
        │                 │
        └────────┬────────┘
                 ▼
     [Factura de Luz a Cero (€)]

Cálculo del campo fotovoltaico y la potencia térmica

Para una vivienda unifamiliar de 120 m² en una zona climática media, con un aislamiento térmico estándar (CTE DB-HE), las necesidades energéticas orientativas se desglosan en:

• Demanda de climatización y ACS: 6.000 a 8.000 kWh/año.
• Consumo eléctrico aerotermia (COP medio de 3,8): 1.600 a 2.100 kWh/año.
• Consumo eléctrico doméstico (iluminación, electrodomésticos): 3.500 kWh/año.
• Consumo eléctrico total anual: ≈ 5.100 - 5.600 kWh/año.

Para cubrir esta demanda y generar el volumen de excedentes necesario que liquide los costes fijos de la factura, se requiere una instalación fotovoltaica de entre 5 kWp y 7 kWp (aproximadamente entre 10 y 14 paneles solares de 500 W cada uno), asociada a un inversor de 5 kW o 6 kW.

Inercia térmica: La batería de agua que sustituye al litio

Guardar electricidad en baterías de litio requiere una inversión inicial elevada. Sin embargo, cuando se combina la fotovoltaica con la aerotermia, se puede utilizar la inercia térmica como un acumulador de energía barato y duradero.

• Acumulador de Agua Caliente Sanitaria (ACS): Elevar la temperatura del agua de 45°C a 65°C en un depósito de 200 litros almacena unos 4,6 kWh térmicos equivalentes sin degradar componentes electromecánicos.
• Depósito de Inercia: Un depósito de agua para calefacción de 100 a 200 litros acumula energía térmica en las horas centrales del día para liberarla durante la noche a través del suelo radiante.
• Masa del suelo radiante: Elevar medio grado la temperatura consigna de la losa de hormigón del suelo radiante durante la tarde permite mantener el confort nocturno sin que la bomba de calor tenga que arrancar cuando el sol se ha puesto.

Batería física vs. Batería virtual para compensar excedentes

Aunque la batería de litio es una excelente opción técnica para gestionar la curva nocturna, la batería virtual ofrecida por diversas comercializadoras energéticas resulta decisiva para anular los costes fijos durante los meses de invierno.

1. En primavera y verano: Generas un volumen masivo de excedentes fotovoltaicos que la aerotermia no consume al estar la demanda de calefacción apagada.
2. Abono en cuenta virtual: Las comercializadoras valoran esos excedentes al precio de mercado o a un precio fijo pactado y guardan ese dinero en un saldo contable.
3. En invierno: Cuando la producción solar cae y el consumo de la aerotermia sube por el frío, utilizas el saldo acumulado en tu batería virtual para descontar los euros de la factura de electricidad hasta dejar el importe total en 0,00 €.

Tabla comparativa de los sistemas de integración

A continuación se analizan los métodos para vincular la fotovoltaica con la aerotermia según su coste, grado de eficiencia y complejidad de montaje:

Caso práctico: Ahorro anual en una vivienda unifamiliar

Tomemos como referencia una vivienda aislada en la zona centro de la Península Ibérica, de 150 m², habitada por 4 personas, antes y después de instalar un sistema integrado de fotovoltaica y aerotermia.

Estado Inicial (Antes de la reforma)

• Calefacción y ACS: Caldera de gasoil (1.800 litros/año ≈ 1.980 €).
• Electricidad del hogar: 3.600 kWh/año pagados a tarifa estándar(900 €).
• Gasto energético anual total: 2.880 €.

Estado Optimizado (Post instalación integrada)

• Instalación: 6 kWp de placas solares + Bomba de calor de aerotermia de 8 kW con control SG Ready + Batería Virtual.
• Inversión neta aproximada: 12.500 € (previa a deducciones de IRPF).
• Consumo de red no cubierto directamente: 1.800 kWh/año (en meses invernales).
• Valoración de excedentes generados en verano: -420 € acreditados en Batería Virtual.
• Costes fijos anuales de la comercializadora: ≈ 380 € (potencia, peajes e impuestos).
• Resultado del saldo anual en factura de luz: 0,00 €.

Ahorro directo anual: 2.880 €/año.

La instalación queda completamente amortizada en unos cuatro años y medio, descontando deducciones fiscales en la declaración de la renta.

Preguntas frecuentes sobre la integración de fotovoltaica y aerotermia

1. ¿Puedo conectar la aerotermia si ya tengo placas solares instaladas previamente?

Sí. Si tu inversor dispone de una salida de relé programable o es compatible con un medidor de energía inteligente (smart meter), se puede cablear una señal hasta la máquina de aerotermia para habilitar el control por contacto seco o activar el modo SG Ready sin necesidad de modificar el campo solar ni sustituir el inversor.

2. ¿Es imprescindible instalar una batería física para llegar a factura cero?

No es obligatorio. La combinación de la inercia térmica de la propia casa (ACS y depósito de inercia o suelo radiante) con una batería virtual permite compensar económicamente los consumos nocturnos e invernales mediante los excedentes estivales, alcanzando facturas de 0 € sin necesidad de realizar el desembolso económico que implica una batería química de litio.

3. ¿Qué es el protocolo SG Ready y cómo se activa en la bomba de calor?

Es un estándar de comunicación integrado por la mayoría de fabricantes del sector HVAC (como Daikin, Mitsubishi, Panasonic, Saunier Duval o Vaillant). Se activa conectando dos salidas de señal desde el gestor energético o medidor del inversor a las bornas específicas marcadas como SG Ready en la placa de control de la unidad interior de la aerotermia.

4. ¿Cuánto consume una bomba de calor de aerotermia en un día de invierno?

El consumo varía según el aislamiento y la temperatura exterior, pero en una vivienda de $120\text{ m}^2$ bien aislada, el consumo eléctrico diario oscila entre 10 kWh y 20 kWh eléctricos. Durante las horas centrales del sol, una instalación solar de 5 kWp en un día despejado invernal puede cubrir entre el 50% y el 80% de ese consumo.

5. ¿Sirve la inercia térmica del suelo radiante como sistema de almacenamiento?

Sí, el suelo radiante es uno de los mejores acumuladores térmicos. La losa de mortero retiene el calor durante horas. Si se fuerza la aerotermia mediante el inversor solar para elevar la temperatura de impulsión dos grados por encima de la consigna habitual en las horas de mayor radiación solar, la vivienda retendrá ese calor durante la noche sin necesidad de activar el compresor.

6. ¿Qué ocurre con la producción solar en días nublados de invierno?

En días con nubosidad densa, la producción del campo fotovoltaico puede caer a un 10%-25% de su capacidad nominal. En estas situaciones, el control inteligente evita forzar el funcionamiento de la aerotermia a altas temperaturas para no importar energía cara de la red, permitiendo que la máquina trabaje en su modo de eficiencia estándar para mantener el confort básico.

7. ¿Es mejor usar radiadores de baja temperatura o suelo radiante con esta combinación?

El suelo radiante es más eficiente porque trabaja con temperaturas de impulsión de agua muy bajas (30 °C - 35 °C), lo que permite que la aerotermia alcance un COP elevado (> 4). Los radiadores de baja temperatura son una excelente alternativa en reformas, aunque requieren temperaturas de impulsión ligeramente superiores (45 °C - 50 °C), lo que reduce marginalmente el rendimiento global del compresor.

8. ¿Qué diferencia hay entre la batería virtual y la compensación de excedentes tradicional?

La compensación de excedentes convencional simplificada solo te permite descontar el valor de la energía consumida dentro del mismo periodo de facturación mensual, y el límite máximo a compensar es el importe del término de energía consumida.

La batería virtual permite acumular el valor monetario sobrante sin ese límite y usarlo para pagar los términos fijos de potencia, impuestos o incluso aplicarlo a facturas de meses posteriores o de segundas residencias.

9. ¿Cuánto se tarda en amortizar esta instalación conjunta?

Con los costes actuales de los equipos, el precio de los combustibles fósiles y considerando la aplicación de deducciones del IRPF por mejora de la eficiencia energética (que pueden alcanzar hasta el 40%-60% sobre el coste del proyecto), el periodo de retorno de la inversión se sitúa de media entre los 4 y los 6 años.

10. ¿Puedo refrigerar la vivienda en verano utilizando la energía sobrante de los paneles?

Sí. Las bombas de calor aerotérmicas reversibles invierten su ciclo en verano para producir agua fría (7 °C - 18 °C) que alimenta fan coils o el propio suelo refrescante. En esta época, la coincidencia entre la máxima radiación solar y la demanda de refrigeración por calor exterior es prácticamente perfecta, haciendo que el coste de enfriar la casa sea prácticamente nulo.

Hoja de ruta para ejecutar tu instalación

Si vas a abordar la integración de ambos sistemas para anular los costes de tu factura energética, sigue este orden de actuación técnico para evitar errores de dimensionamiento:

1. Audita tus consumos actuales: Analiza los kWh consumidos anualmente en tu factura y evalúa las pérdidas térmicas del inmueble.
2. Exige un cálculo de cargas térmicas: No aceptes sobre-dimensionamientos a ojo. La bomba de calor debe calcularse bajo la norma UNE-EN 12831 para cubrir las pérdidas reales de la vivienda.
3. Selecciona componentes compatibles: Verifica expresamente que la bomba de calor disponga de contactos SG Ready o interfaz Modbus habilitada de fábrica, y que el inversor solar disponga de relé de carga programable o smart meter con soporte para gestión de cargas.
4. Asegura la integración hidráulica: Incorpora un depósito de inercia adecuadamente dimensionado para evitar el ciclado continuo del compresor (arranque/paro) y poder almacenar agua caliente durante los picos de excedente solar.
5. Optimiza la contratación eléctrica: Asóciate a una comercializadora que ofrezca el servicio de batería virtual sin comisiones abusivas de mantenimiento para canalizar los excedentes estivales hacia tus facturas de invierno.
