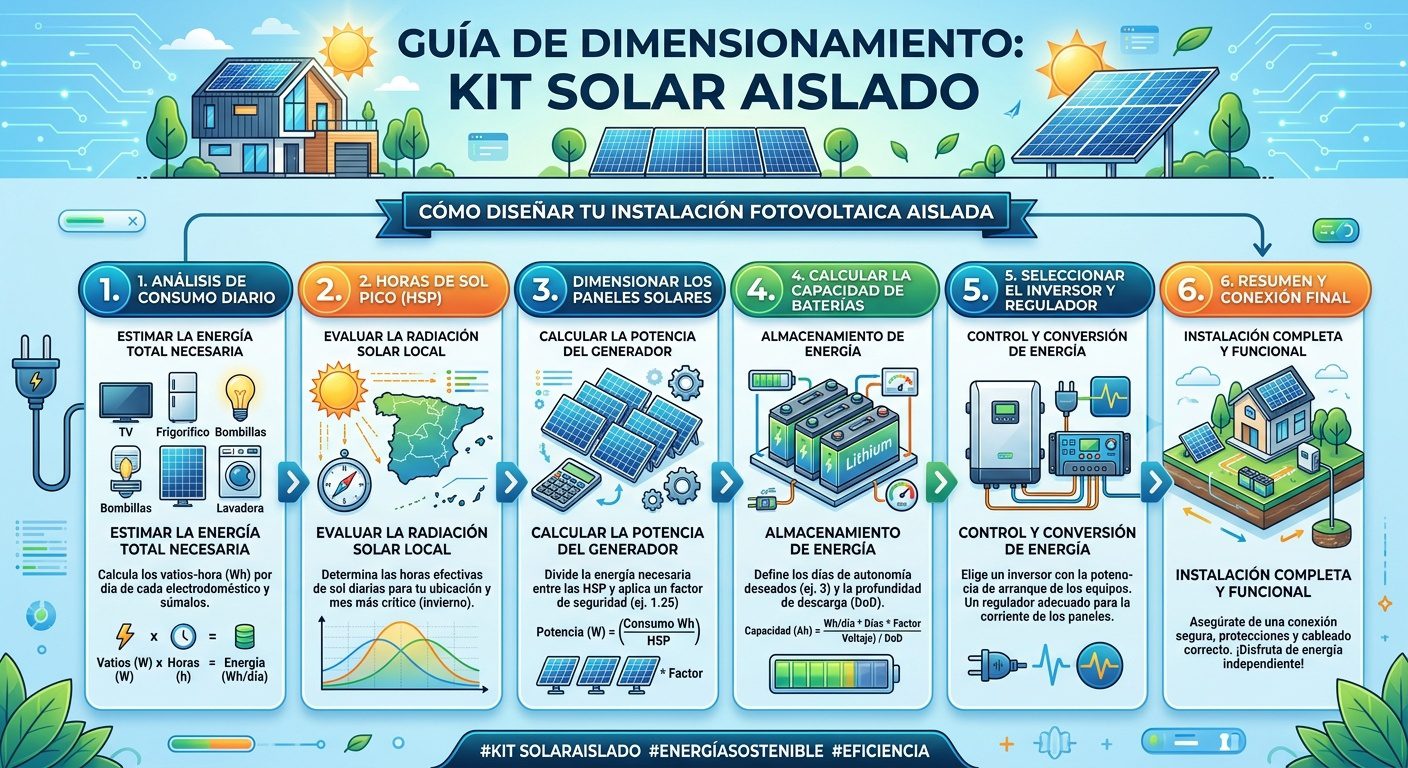

¿Qué es un Kit Solar Aislado y Cómo Funciona?
Un kit solar aislado (o sistema Off-Grid) es una instalación fotovoltaica proyectada para operar con total autonomía respecto a la red de distribución eléctrica convencional. A diferencia de los sistemas conectados a red regulados por normativas como el RD 244/2019, en una instalación aislada no existe posibilidad de volcar excedentes ni de recurrir al respaldo de la comercializadora cuando falta radiación solar.
Toda la energía consumida proviene exclusivamente de los módulos solares y del banco de almacenamiento energético.
Componentes clave de un sistema fotovoltaico autónomo
- Campo fotovoltaico: Módulos solares (habitualmente monocristalinos PERC o TOPCon) encargados de transformar la radiación electromagnética en corriente continua (CC).
- Regulador de carga (MPPT): Dispositivo electrónico que optimiza la tensión de trabajo de las placas para transferir la máxima potencia posible hacia el banco de baterías y protegerlas contra sobrecargas.
- Banco de acumulación: Conjunto de baterías (tecnología LiFePO4 o plomo-ácido estacionario) que almacena la energía sobrante durante las horas de radiación para suministrarla durante la noche o en días nublados.
- Inversor / Inversor-Cargador: Transforma la corriente continua (12V, 24V o 48V) acumulada en las baterías en corriente alterna (230V CA a 50 Hz) apta para los electrodomésticos convencionales. La función de cargador permite inyectar energía desde un grupo electrógeno auxiliar en períodos críticos.
- Protecciones de CC y CA: Cuadro eléctrico integrado por fusibles gPV, seccionadores magnetotérmicos de continua, descargadores de sobretensiones transitorias y protección diferencial tipo A en la parte de alterna.
Cálculo de la Demanda Energética Real (Paso 1 del Dimensionamiento)
El mayor error técnico en instalaciones autónomas es estimar la energía mediante el importe en euros de una factura de luz convencional. En sistemas aislados es imprescindible auditoriar carga por carga en Vatios (W) y horas de uso diario (h).
Auditoría de consumos en Vatios-hora (Wh)
Debes elaborar una tabla exhaustiva enumerando cada receptor eléctrico. Multiplica la potencia nominal de cada equipo por su tiempo de funcionamiento medio diario:
- Iluminación LED: 6 bombillas de 10 W durante 5 horas/día = 300 Wh/día
- Frigorífico A+++: 100 W con ciclo de compresor del 50% (24 h) = 1.200 Wh/día
- Televisor: 80 W durante 4 horas/día = 320 Wh/día
- Bomba de agua: 750 W durante 0,5 horas/día = 375 Wh/día
Sumando estos valores obtenemos un consumo teórico base de 2.195 Wh/día.
Picos de potencia de arranque e inductivos
Los motores eléctricos (presentes en frigoríficos, depuradoras o bombas de agua) demandan entre 3 y 5 veces su potencia nominal durante los primeros milisegundos de arranque debido a la corriente de inrush. Un compresor de frigorífico de 150 W puede generar un pico de arranque puntual de 750 W a 1.000 W. El inversor debe ser capaz de soportar estos picos sin entrar en modo de fallo por sobrecorriente.
Dimensionamiento del Campo Fotovoltaico (Generación)
Concepto de Horas de Sol Pico (HSP)
Las Horas de Sol Pico no equivalen a la duración del día solar. Una HSP representa la cantidad de energía solar que recibiría una superficie si la irradiancia se mantuviera constante a 1.000 W/m² durante una hora. Para evitar desabastecimiento, el dimensionamiento de un kit solar aislado debe realizarse siempre utilizando las HSP del mes más desfavorable del año (diciembre en el hemisferio norte), donde los valores suelen oscilar entre 2,5 y 3,5 HSP dependiendo de la latitud.
Fórmula de Potencia Fotovoltaica Pico Necesaria
Para calcular la potencia en vatios pico (Wp) requerida en la estructura solar, se aplica un factor de rendimiento global del sistema (PR o Performance Ratio), estimado entre un 75% y un 85% (0,75 – 0,85), el cual absorbe las pérdidas por temperatura, cableado, rendimiento del inversor y degradación de módulos.
Fórmula: Potencia Fotovoltaica (Wp) = Consumo diario total (Wh) / (HSP mes peor × PR)
Ejemplo práctico:
- Consumo diario auditado: 3.500 Wh/día
- HSP en el mes de diciembre (zona centro de España): 2,8 HSP
- Rendimiento global del sistema (PR): 0,80 (20% de pérdidas globales)
- Cálculo: 3.500 Wh / (2,8 × 0,80) = 3.500 / 2,24 = 1.562,5 Wp
Con módulos solares monocristalinos actuales de 500 Wp cada uno:
1.562,5 Wp / 500 Wp = 3,12 → Se requieren 4 paneles solares de 500 Wp (total 2.000 Wp) para cubrir la demanda con margen técnico.
Dimensionamiento del Banco de Baterías (Almacenamiento)
El almacenamiento en instalaciones aisladas debe dimensionarse considerando los días de autonomía deseados (días consecutivos nublados sin generación efectiva).
Plomo-Ácido/GEL vs LiFePO4: Profundidad de Descarga (DoD)
La tecnología de litio LiFePO4 (Ferrofosfato de Litio) desplaza progresivamente al plomo-ácido debido a su densidad energética, vida útil (más de 4.000-6.000 ciclos frente a 1.200 ciclos del GEL) y capacidad de descarga.
- Baterías GEL / AGM: Profundidad de descarga recomendada (DoD) máxima del 50% para evitar la sulfatación prematura.
- Baterías LiFePO4: Profundidad de descarga recomendada (DoD) del 80% al 90% sin degradación acelerada de celdas.
Fórmula de Capacidad Útil y Nominal en Baterías
Fórmula: Capacidad Nominal de la Batería (Ah) = (Consumo diario Wh × Días de autonomía) / (Voltaje nominal del sistema V × DoD)
Ejemplo práctico:
- Consumo diario total: 3.500 Wh/día
- Días de autonomía requeridos: 2 días
- Voltaje de trabajo del sistema: 48 V DC
- Tecnología elegida: Litio LiFePO4 con DoD del 85% (0,85)
- Cálculo: (3.500 Wh × 2) / (48 V × 0,85) = 7.000 / 40,8 = 171,56 Ah
Capacidad nominal recomendada: Banco de baterías de litio de 48 V y al menos 175 Ah (equivalente a 8,4 kWh brutos acumulados).
Selección de Regulación e Inversión (MPPT e Inversor Cargador)
Elección del Regulador MPPT
A diferencia de los reguladores PWM (que cortan la tensión del panel para igualarla a la de la batería perdiendo hasta un 30% de producción), los reguladores MPPT (Maximum Power Point Tracking) rastrean de forma continua el punto de máxima potencia fijando el voltaje óptimo de la serie fotovoltaica.
Para dimensionar el MPPT se deben auditar dos factores:
- Tensión máxima de entrada (Voc): La suma del voltaje en circuito abierto (Voc) de los paneles en serie, aplicando un coeficiente de corrección por baja temperatura (p. ej. +10% en inviernos fríos), jamás debe superar el límite de tensión del MPPT (habitualmente 150 V, 250 V o 500 V).
- Corriente de salida hacia batería (A): Se calcula dividiendo la potencia total del campo solar entre el voltaje nominal de las baterías.
- Ejemplo: Campo de 2.000 Wp / Banco de 48 V = 41,6 A → Se requiere un regulador MPPT de al menos 45 A o 60 A.
Cálculo del Inversor Onda Senoidal Pura
El inversor debe ser estrictamente de onda senoidal pura. Los inversores de onda modificada dañan los motores de electrodomésticos, generan zumbidos en sistemas de audio y pueden destruir electrónicas sensibles.
Para dimensionarlo, se calcula la suma de las potencias de todos los aparatos que puedan funcionar simultáneamente y se añade un margen de seguridad del 25-30%.
Fórmula: Potencia Nominal del Inversor (W) = Suma de cargas simultáneas (W) × 1,25
Ejemplo práctico:
- Cargas simultáneas: Frigorífico (150 W) + Microondas (1.200 W) + Iluminación (100 W) + TV (80 W) = 1.530 W
- Cálculo: 1.530 W × 1,25 = 1.912,5 W
- Considerando picos de arranque del compresor: Selección de un inversor cargador de 3.000 W (3 kVA) a 48 V.
Tabla Comparativa: Configuraciones Típicas de Kits Aislados
| Tipo de Uso | Consumo Estimado | Voltaje Sistema | Campo Fotovoltaico | Banco de Baterías (LiFePO4) | Inversor / Cargador |
| Uso Fin de Semana / Pequeña Cabaña | 1.000 – 1.800 Wh/día | 12 V o 24 V | 1 a 2 Paneles (450 – 900 Wp) | 2,4 kWh (100 Ah @ 24V) | 1.200 W – 2.000 W (Onda Pura) |
| Vivienda Habitual Media | 3.500 – 5.500 Wh/día | 48 V | 4 a 8 Paneles (2.000 – 4.000 Wp) | 5,0 a 10,0 kWh (100-200 Ah @ 48V) | 3.000 W – 5.000 W Híbrido MPPT |
| Finca / Explotación Agrícola | 8.000 – 15.000 Wh/día | 48 V (o trifásico) | 10 a 20 Paneles (5.000 – 10.000 Wp) | 15,0 a 30,0 kWh (Rack LiFePO4) | 8.000 W – 15.000 W Paralleled |
Preguntas Frecuentes sobre Kits Solares Aislados (FAQs)
¿Qué diferencia existe entre un kit solar de autoconsumo y un kit solar aislado?
El kit de autoconsumo trabaja en paralelo con la red eléctrica comercial e inyecta o compensa excedentes. El kit aislado funciona sin conexión física a la red eléctrica; es 100% autónomo y depende de baterías para suministrar energía cuando no hay radiación solar.
¿Puedo utilizar un generador de gasolina o diésel como respaldo en mi kit aislado?
Sí. Los inversores cargadores modernos disponen de un puerto de entrada de corriente alterna (AC Input) diseñado para arrancar manualmente o de forma automática (mediante contacto seco) un grupo electrógeno cuando la batería alcance un porcentaje de descarga crítico.
¿Es mejor una batería de gel o una batería de litio LiFePO4 para una instalación aislada?
Las baterías LiFePO4 son técnicamente superiores en casi todos los aspectos: admiten un 80-90% de profundidad de descarga frente al 50% del gel, superan los 4.000-6.000 ciclos de vida útil y soportan corrientes de carga y descarga mucho más elevadas sin sobrecalentarse.
¿Por qué debe calcularse el kit aislado considerando el mes de diciembre?
Porque diciembre presenta la menor cantidad de Horas de Sol Pico (HSP) y los días más cortos del año. Si dimensionas el sistema para cubrir tus consumos en invierno, garantizas que la instalación funcionará sin fallos durante todas las estaciones.
¿Qué ocurre si conecto un electrodoméstico que supera la potencia de mi inversor?
El inversor activará su protección interna por sobrecarga o cortocircuito y cortará el suministro eléctrico de CA en milisegundos para evitar daños en la electrónica de potencia. Tendrás que rearmar el equipo tras retirar la carga excedente.
¿Qué inclinación deben tener los paneles solares en una instalación aislada?
Para optimizar la captación solar en los meses más críticos (invierno), los paneles en instalaciones aisladas suelen montarse con una inclinación superior a la habitual de autoconsumo conectada a red, situándose generalmente entre 45° y 55° orientados estrictamente al Sur.
¿Se pueden ampliar los paneles o las baterías en el futuro?
Sí, siempre que los componentes instalados originalmente lo permitan. Para ampliar paneles, el regulador MPPT debe tener margen de amperaje y tensión de entrada. Para ampliar almacenamiento en litio, es imprescindible añadir módulos compatibles del mismo fabricante y voltaje que puedan comunicarse mediante bus CAN/RS485.
¿Cuál es la vida útil estimada de los componentes de un kit solar aislado?
Los paneles solares disponen de garantías de producción del 80-85% a los 25 años. Las baterías LiFePO4 duran entre 10 y 15 años dependiendo de los ciclos de uso. El inversor cargador tiene una vida útil media estimada de entre 7 y 12 años.
¿Es obligatorio contratar a un instalador certificado para un kit aislado?
Para garantizar la seguridad eléctrica, el correcto dimensionamiento del cableado (secciones para evitar caídas de tensión) y el cumplimiento del Reglamento Electrotécnico para Baja Tensión (REBT), es totalmente aconsejable que la puesta en marcha la ejecute un técnico cualificado.
El correcto diseño de una instalación autónoma exige abandonar las estimaciones genéricas y trabajar con datos técnicos precisos de consumo, radiación e ingeniería de componentes. Seleccionar una arquitectura a 48 V con acumulación en litio LiFePO4 y regulación MPPT asegura un rendimiento estable, minimiza las pérdidas por calor en los conductores y maximiza la vida útil global del kit solar.
Si estás planificando tu proyecto off-grid, empieza por realizar un inventario real de tus receptores eléctricos para definir el perfil de carga exacto. Un estudio técnico inicial bien ejecutado evita sobrecostes innecesarios en equipos y garantiza que no te quedes a oscuras cuando más lo necesitas.
