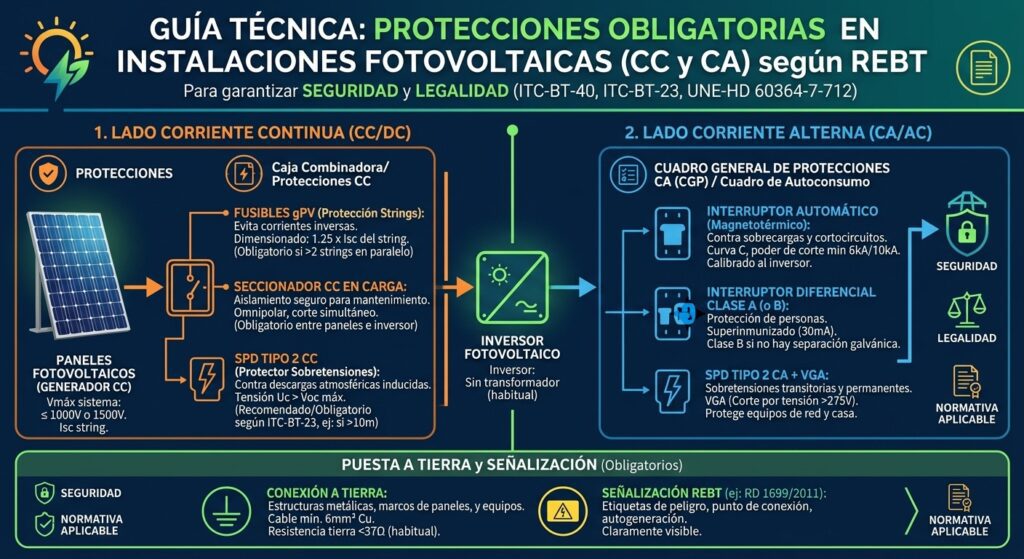

Protecciones Obligatorias en una Instalación Solar Fotovoltaica (CC y CA)

Garantizar la seguridad técnica y operativa de un generador fotovoltaico exige un diseño riguroso del sistema de maniobra y seguridad. La correcta implementación de las protecciones obligatorias en una instalación solar fotovoltaica no solo protege los equipos de averías catastróficas, sino que constituye un requisito legal indispensable bajo la instrucción técnica complementaria ITC-BT-40 del Reglamento Electrotécnico de Baja Tensión (REBT) para la emisión del Certificado de Instalación Eléctrica (CIE).

Una instalación fotovoltaica se compone de dos zonas eléctricas diferenciadas con dinámicas de falla completamente distintas: el lado de Corriente Continua (CC), generado por las cadenas de módulos, y el lado de Corriente Alterna (CA), que conecta el inversor con la red interior de la vivienda o la red de distribución. Ambas partes requieren un cuadro de protecciones específico dimensionado según las magnitudes de tensión e intensidad de la planta.

Por qué son obligatorias las protecciones en instalaciones fotovoltaicas

Los módulos fotovoltaicos actúan como fuentes de corriente limitada que responden de manera singular ante cortocircuitos. A diferencia de la red eléctrica convencional, donde un cortocircuito eleva masivamente la intensidad disparando los elementos de corte rápidamente, un generador solar apenas incrementa su corriente de cortocircuito I_{sc} un 10% o 20% por encima de su corriente de máxima potencia I_{mp}.

Esta característica impide que las protecciones térmicas convencionales detecten fallos en la parte de continua si no están calibradas específicamente. Por otro lado, la presencia de corriente continua prolonga los arcos eléctricos al no existir un paso por cero de la onda de tensión, aumentando drásticamente el riesgo de incendio. En el lado de alterna, la interacción con la red pública exige mecanismos automatizados que eviten la realimentación hacia la red durante labores de mantenimiento o cortes del suministro.

Protecciones obligatorias en la parte de Corriente Continua (CC)

Las protecciones corriente continua placas solares resguardan los paneles y el inversor antes de realizar la conversión de la energía. Deben soportar tensiones nominales en vacío V_{oc} que en instalaciones residenciales e industriales oscilan habitualmente entre los 400 V y los 1000 V en CC.

[ Generador FV (Paneles) ] ──> [ Fusibles gPV / Seccionador CC ] ──> [ Protector Sobretensiones (SPD CC) ] ──> [ Inversor Solar ]

Fusibles y seccionadores gPV para cadenas (Strings)

Cuando un generador fotovoltaico cuenta con tres o más cadenas (strings) conectadas en paralelo, es obligatorio instalar fusibles de protección en el polo positivo y negativo de cada cadena.

• Normativa: Deben cumplir la curva de disparo gPV (específica para fotovoltaica según IEC 60269-6).
• Dimensionado: La corriente nominal del fusible I_{n} se calcula aplicando un factor de seguridad sobre la corriente de cortocircuito del módulo:I_n \geq 1.5 \times I_{sc}
• Función: Evitan que, en caso de un cortocircuito en un módulo de una cadena, las cadenas paralelas inyecten corriente en sentido inverso quemando el cableado y los paneles defectuosos. En instalaciones de 1 o 2 strings, la corriente de retorno no supera la capacidad de los cables, por lo que el uso de fusibles puede omitirse salvo especificación del fabricante del módulo.

Interruptor magnetotérmico o seccionador de corriente continua

Es un elemento de corte omnibus (corta ambos polos) destinado a aislar galvánicamente los módulos del inversor para realizar tareas de mantenimiento con seguridad.

• Características: Debe poseer la categoría de empleo DC-PV2 o DC-21B para la apertura bajo carga de corrientes continuas.
• Tensión de trabajo: Debe ser igual o superior a la tensión de circuito abierto ajustada por temperatura mínima V_{oc_max}. No sirve un seccionador de alterna, ya que no puede extinguir el arco de continua.

Protector contra sobretensiones transitorias en CC (SPD)

Las descargas atmosféricas lejanas o los conmutaciones en la red inducen picos de tensión de miles de voltios que destruyen los varistores de entrada de los inversores. Por ello, el protector de sobretensiones fotovoltaica es obligatorio.

• Tipo 2: Se instala en la mayoría de cubiertas residenciales e industriales cuando la estructura carece de pararrayos externo.
• Tipo 1+2: Obligatorio si la edificación dispone de sistema de protección contra el rayo (pararrayos) o el riesgo de descarga directa es elevado.
• Conexión: Se conecta en paralelo entre los polos positivo, negativo y el embarrado de tierra. Debe incorporar un seccionador térmico interno que desconecte el varistor al final de su vida útil.

Protecciones obligatorias en la parte de Corriente Alterna (CA)

Una vez que el inversor transforma la corriente continua en alterna (230V monofásico o 400V trifásico), se requiere un cuadro secundario. Las protecciones corriente alterna fotovoltaica se sitúan entre la salida del inversor y el cuadro general de mando y protección (CGMP) del inmueble.

[ Inversor Solar ] ──> [ Diferencial (Tipo A/B) + Anti-Isla ] ──> [ Magnetotérmico (PIA CA) ] ──> [ Sobretensiones (POP+SPD) ] ──> [ Red Vivienda/Distribución ]

Interruptor Magnetotérmico (PIA) para la línea del inversor

Un magnetotérmico magnetotérmico dedicado protege la línea de cableado que conecta el inversor con la red interior frente a sobrecargas y cortocircuitos.

• Calibre: Se ajusta a la corriente máxima de salida del inversor I_{max_out} aumentada en un 25% para evitar disparos intempestivos en momentos de máxima radiación:I_{magnetotérmico} \geq 1.25 \times I_{max\_out}
• Poder de corte: Deberá ser de al menos 6 kA para instalaciones domésticas o el correspondiente a la potencia de cortocircuito estimada en el punto de conexión.

Interruptor Diferencial tipo A o B y protección anti-isla

Protege a las personas contra contactos directos e indirectos derivando la corriente en caso de fuga a tierra.

• Tipo de diferencial: El REBT y la normativa de los fabricantes exige el uso de diferenciales Tipo A (sensibles a corrientes alternas y continuas pulsantes) con un umbral de fuga de 30 mA para entornos domésticos. Si el inversor no cuenta con aislamiento galvánológico (transformador) y puede inyectar corrientes continuas puras de fuga superiores a 6 mA hacia la red de alterna, es obligatorio instalar un diferencial Tipo B.
• Sistema Anti-Isla: Exigido por el REBT para evitar la inyección de tensión cuando la red pública cae. La mayoría de los inversores homologados integran esta función por firmware/hardware bajo la norma UNE-EN 50549-1, desconectándose en menos de 0.5 segundos tras el corte del suministro.

Protecciones contra sobretensiones permanentes y transitorias en CA

• Transitorias (SPD): Protege la electrónica del inversor contra picos procedentes de la red eléctrica exterior.
• Permanentes (POP): Desconecta la línea cuando la tensión de red sube de manera sostenida sobre el 10% del valor nominal (frecuente por caídas del neutro o desequilibrios de fase). Ambas protecciones suelen combinarse en un único módulo compacto.

Puesta a tierra y equipotencialidad en generadores fotovoltaicos

La correcta puesta a tierra es el pilar sobre el que sustentan el funcionamiento las protecciones de CC y CA.

1. Marco y estructuras de aluminio: Todas las estructuras de soporte y los marcos metálicos de las placas solares deben interconectarse mediante un conductor de cobre desnudo (mínimo 6 mm² o 16 mm² según trazado) formando una red equipotencial.
2. Punto de puesta a tierra: Este anillo o línea equipotencial debe llevarse hasta la pica de tierra general de la vivienda. Queda prohibido usar la masa de la estructura como sustituto del conductor de protección PE.
3. Inversor y protectores: Las bornas de tierra de las protecciones contra sobretensiones (tanto de CC como de CA) y la carcasa metálica del inversor deben derivarse al mismo embarrado principal de tierra mediante la trayectoria más corta y directa posible para minimizar la impedancia ante transitorios.

Resumen comparativo: Cuadro de CC vs. Cuadro de CA

Para visualizar de forma rápida el esquema protecciones fotovoltaica REBT, la siguiente tabla resume los componentes y especificaciones exigibles para una instalación monofásica estándar de 5 kW:

Preguntas Frecuentes sobre protecciones fotovoltaicas (FAQs)

1. ¿Es obligatorio poner un cuadro de protecciones de corriente continua si el inversor incluye seccionador?

Sí. Aunque el inversor integre un seccionador giratorio de CC en su chasis, este solo cumple la función de maniobra para el equipo. La protección contra sobretensiones transitorias (SPD) y los fusibles de string deben estar presentes para proteger la línea de entrada antes de que alcance los circuitos internos del inversor.

2. ¿Cuándo es obligatorio instalar fusibles en las cadenas de paneles solares?

Es obligatorio cuando hay tres o más cadenas de paneles conectadas en paralelo en la misma entrada MPPT. En configuraciones de una o dos cadenas, las corrientes de cortocircuito inversas no pueden superar la capacidad física del cableado ni la corriente máxima de retorno que soportan los módulos.

3. ¿Qué diferencia hay entre un seccionador de corriente continua y uno de corriente alterna?

La corriente continua no pasa por cero de forma natural como la alterna (50 Hz), lo que dificulta la extinción del arco eléctrico que se genera al abrir los contactos. Un seccionador de CC dispone de cámaras de soplado magnético y una velocidad de separación de contactos modificada para extinguir el arco de forma segura bajo cargas elevadas.

4. ¿Puedo conectar la tierra de la estructura solar a la misma tierra de la vivienda?

Sí, de hecho es obligatorio. Debe existir un único sistema de puesta a tierra equipotencial en la edificación para evitar diferencias de potencial entre masas metálicas que puedan derivar en descargas peligrosas para las personas o destruir los equipos electrónicos durante una tormenta.

5. ¿Qué tipo de diferencial se exige para una instalación fotovoltaica residencial?

La normativa técnica de aplicación general requiere un diferencial de al menos Tipo A. Sin embargo, si el inversor carece de transformador de aislamiento interno y el fabricante no certifica que el equipo previene la inyección de corrientes continuas lisas de fuga superiores a 6 mA, es obligatorio instalar un diferencial Tipo B.

6. ¿Es necesario poner protecciones si la instalación es un kit solar de autoconsumo plug & play?

Sí. Todas las instalaciones conectadas a la red interior deben cumplir las normas de seguridad del REBT. Aunque el equipo sea de baja potencia, debe contar con su correspondiente diferencial, magnetotérmico de protección de la línea e interrupción automática anti-isla integrada.

7. ¿A qué distancia del inversor se deben colocar las protecciones de sobretensiones?

Las protecciones contra sobretensiones transitorias deben ubicarse lo más cerca posible del equipo a proteger (generalmente a menos de 0,5 metros dentro del cuadro adyacente) y con cables de conexión a tierra con una longitud total inferior a 0,5 metros para mantener una baja impedancia de paso.

8. ¿Qué ocurre si no instalo el protector de sobretensiones permanentes en el lado de CA?

Quedas expuesto a descargas por caídas del neutro en la red de distribución. Una subida mantenida de tensión (por ejemplo, 300V en lugar de 230V) quemará la fuente de alimentación del inversor. Además, la ausencia de esta protección impedirá obtener la legalización de la instalación mediante el Certificado de Instalación Eléctrica (CIE).

9. ¿Puedo reutilizar el magnetotérmico general de mi casa para conectar el inversor?

No. El inversor debe tener una línea dedicada con su propio interruptor magnetotérmico en el cuadro de CA. Esta línea conecta la salida del inversor con el embarrado principal, permitiendo cortar la generación fotovoltaica de forma independiente al resto de los circuitos de la vivienda.

10. ¿Qué marca la normativa sobre las protecciones en instalaciones aisladas de la red?

Las instalaciones aisladas deben cumplir con las mismas protecciones de Corriente Continua en el campo fotovoltaico y baterías que las conectadas a red. En la parte de alterna, al crear una red neutro-tierra propia mediante el inversor/cargador, la instalación de un diferencial y una correcta pica de tierra es igualmente indispensable para evitar riesgos de electrocución.

El diseño riguroso del sistema de seguridad es la inversión de mayor retorno en una planta solar fotovoltaica. Antes de energizar cualquier campo solar, asegúrate de comprobar el par de apriete en las bornas de continua, verificar la continuidad de la red de tierra con un telurómetro y certificar que la aparamenta cumple con los sellos de calidad y normativas vigentes.

Si estás planificando una instalación, revisa la ficha técnica del inversor seleccionado para adecuar los calibres de protección exacta según las tolerancias del fabricante.
