Aprende a integrar depósitos de inercia, aerotermia y energía solar para maximizar el almacenamiento de calor durante las horas de producción fotovoltaica.

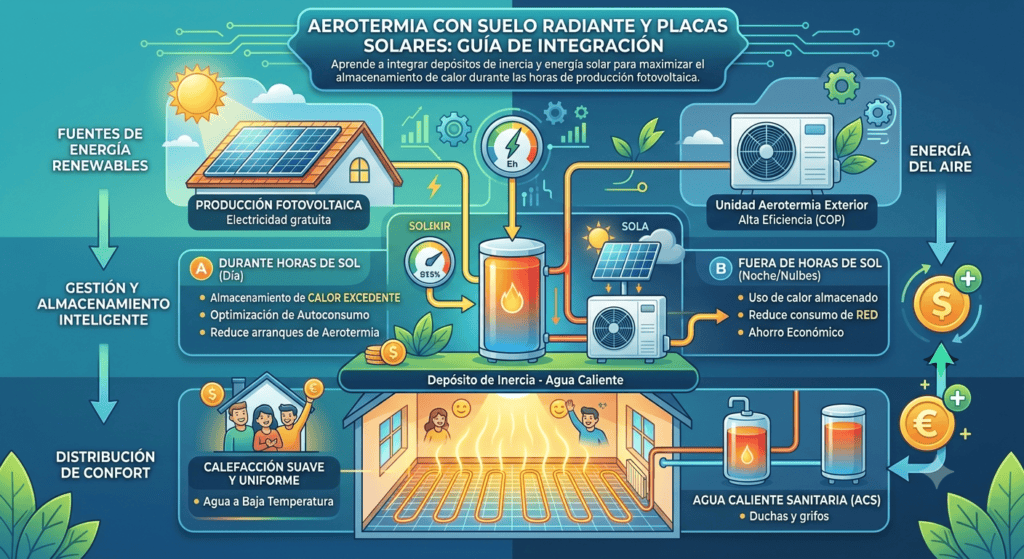

Aerotermia con Suelo Radiante y Placas Solares
La integración de sistemas de climatización renovable en el sector residencial e industrial ha dejado de ser una simple tendencia para convertirse en el estándar de eficiencia energética. Un sistema integrado que combine suelo radiante con aerotermia solar representa una de las arquitecturas hidrónicas más eficientes del mercado actual.
Sin embargo, la brecha temporal entre el momento en que los paneles fotovoltaicos generan su pico de energía (mediodía) y el momento en que la vivienda exige mayor demanda térmica (noche y primera hora de la mañana) exige implementar estrategias de almacenamiento.
Aquí es donde el depósito de inercia aerotermia y la inercia propia del suelo emisor juegan un papel determinante para transformar los excedentes eléctricos en energía térmica acumulada.
El reto térmico: sincronizar la producción solar con la demanda de calefacción
El principal desafío técnico del autoconsumo solar aplicado a la climatización radica en la desincronización de las curvas de producción y consumo. Mientras los módulos fotovoltaicos alcanzan su máxima generación entre las 11:00 y las 16:00 horas, el pico de demanda de calefacción en una vivienda unifamiliar suele registrarse en las horas donde la radiación solar es nula o insuficiente.
Para evitar verter la energía excedentaria a la red bajo compensaciones económicas desfavorables o depender excesivamente de baterías electroquímicas de alto coste, la acumulación de calor renovable en un medio hidráulico se posiciona como una alternativa económicamente rentable.
CURVA DE PRODUCCIÓN SOLAR VS. DEMANDA TÉRMICA
Energía / Demand
^
| [PICO FOTOVOLTAICO]
| /--------\ <-- Excedente eléctrico aprovechable
| / \ para cargar inercia y suelo
| / \
| ------/ \------
| / \ <-- Demanda térmica de la vivienda
| / \ (Picos en mañana y noche)
+-------------------------------------> Tiempo
00:00 12:00 24:00
Por qué el suelo radiante es la emisión térmica ideal para la aerotermia solar
El suelo radiante opera con temperaturas de impulsión muy bajas, habitualmente entre 30∘C y 40∘C en modo calefacción. Esta característica permite que la bomba de calor aerotérmica trabaje con un Rendimiento Estacional (SCOP) superior a 4,5.
Además, la losa de hormigón que cubre las tuberías del suelo radiante actúa como un acumulador de calor masivo gracias a su elevada inercia térmica. Calentar este estrato durante las horas centrales del día permite que el sistema libere calor paulatinamente al ambiente durante más de 6 a 8 horas sin necesidad de activar la bomba de calor durante la noche.
El depósito de inercia: el pulmón térmico de la instalación
Aunque el propio piso radiante posee masa térmica, la inclusión de un deposito de inercia aerotermia en el circuito hidráulico es una exigencia técnica imprescindible en instalaciones de alto rendimiento.
+------------------+ +---------------------+ +---------------------+
| Paneles Solar |----->| Inversor Híbrido / |----->| Bomba de Calor |
| Fotovoltaicos | | Gestor Energético | | (Aerotermia) |
+------------------+ +---------------------+ +---------------------+
|
v
+------------------+ +---------------------+ +---------------------+
| Circuito Suelo |<-----| Depósito de Inercia |<-----| Agua a alta temp. |
| Radiante (Zonas) | | (Desacoplamiento) | | 45 °C - 55 °C
+------------------+ +---------------------+ |
+---------------------+
Función técnica y desacoplamiento hidráulico
El depósito de inercia realiza tres funciones fundamentales dentro del esquema hidráulico:
- Desacoplamiento hidráulico: Separa el circuito primario (bomba de calor) del secundario (circuitos de distribución a los colectores del suelo radiante). Esto garantiza que el caudal mínimo requerido por el evaporador/condensador de la bomba de calor se mantenga constante, independientemente de cuántas zonas del suelo radiante estén abiertas o cerradas por los termostatos ambiente.
- Prevención de ciclos cortos (Short-cycling): Evita que el compresor Inverter se encienda y apague repetidamente ante variaciones pequeñas de carga térmica, prolongando drásticamente la vida útil del equipo y reduciendo los picos de consumo eléctrico en el arranque.
- Almacenamiento de exceso de energía: Actúa como una «batería térmica» donde verter la energía cuando la bomba de calor opera forzada por la existencia de gestión de excedentes fotovoltaicos.
Dimensionamiento idóneo del depósito de inercia para acumulación renovable
En una instalación aerotérmica convencional sin aporte solar, el cálculo estándar de la inercia oscila entre 10 y 20 litros por cada kW de potencia de la máquina. No obstante, cuando el objetivo prioritario es maximizar la hibridacion aerotermia y placas solares, el dimensionamiento debe incrementarse a un rango de 25 a 40 litros por kW instalados de potencia térmica.
| Potencia Aerotermia (kW) | Inercia Estándar (Sin Solar) | Inercia Optimizada para Acumulación Solar |
|---|---|---|
| 6 kW | 60 – 100 L | 150 – 250 L |
| 10 kW | 100 – 150 L | 250 – 400 L |
| 16 kW | 160 – 250 L | 450 – 600 L |
Un depósito correctamente dimensionado permite absorber el salto térmico elevado que se produce cuando elevamos la consigna de temperatura en las horas de mayor insolación.
Integración técnica y modos de operación en horas pico de sol
Para que la acumulacion de calor renovable funcione de forma automatizada, es necesario coordinar la producción de la planta fotovoltaica con el cuadro de control de la bomba de calor.
Control y comunicación mediante protocolos SG Ready y Modbus
La mayoría de las bombas de calor modernas integran el estándar SG Ready (Smart Grid Ready). Este sistema dispone de entradas digitales que reciben señales del inversor solar o de un gestor de energía externo cuando la producción sobrepasa la demanda eléctrica de la vivienda.
Existen cuatro estados operativos principales bajo este protocolo:
- Estado 1 (Bloqueo – Tarifas de corte): La máquina se apaga o restringe su operación (se activa raramente).
- Estado 2 (Operación Normal): La máquina trabaja según las consignas térmicas programadas por el usuario.
- Estado 3 (Encendido Preferente por Excedente): El inversor detecta un superávit fotovoltaico e indica a la aerotermia que fuerce su funcionamiento para almacenar energía en forma de ACS (Agua Caliente Sanitaria) o calefacción.
- Estado 4 (Mandato de Encedido Absoluto): La bomba de calor opera a su máxima capacidad para absorber un volumen extremo de excedente.
En instalaciones avanzadas, se utiliza la comunicación bidireccional mediante Modbus RS485 o Ethernet. Esto permite regular modularmente la frecuencia del compresor para adaptar el consumo eléctrico exacto de la aerotermia a la curva instantánea de gestión de excedentes fotovoltaicos.
Estrategia de sobreconsigna de temperatura durante las horas de máxima radiación
El método operativo óptimo para almacenar energía térmica en el binomio suelo radiante / depósito de inercia sigue este procedimiento secuencial:
- Gestión de ACS: En el primer tramo de excedente solar (a partir de las 10:30 – 11:00 AM), el sistema prioriza calentar el depósito de Agua Caliente Sanitaria hasta temperaturas de 55∘C a 60∘C.
- Carga del Depósito de Inercia: Una vez satisfecha la demanda de ACS, la aerotermia conmuta hacia el depósito de inercia de calefacción. La temperatura consigna estándar de 35∘C se eleva temporalmente a 48∘C−52∘C.
- Carga Pasiva del Suelo Radiante: Si la inercia alcanza la temperatura máxima de seguridad, las válvulas mezcladoras del suelo radiante abren paso para sobrecalentar ligeramente la masa de la vivienda. La temperatura de consigna ambiental se incrementa entre +1∘C y +2∘C (por ejemplo, pasando de 21∘C a 23∘C). La alta capacidad calorífica del hormigón absorberá esta energía sin generar una sensación de sobrecalentamiento incómoda para los usuarios.
Balance energético, ahorro real y amortización del sistema
Al evaluar el rendimiento económico global, la combinación de suelo radiante con aerotermia solar apoyada por un depósito de inercia modula los costes operativos de manera drástica.
COSTES OPERATIVOS Y COBERTURA ENERGÉTICA
100% +---------------------------------------------------------+
| [================================] Cobertura Solar |
80% | [ Directa y Almacenada Térmicamente ] (~65-75%) |
| [================================] |
40% |---------------------------------------------------------|
| [::::::::::::::::::::::::::::::::] Compra de Red |
0% | [:::::::::: Off-Peak ::::::::::::] (~25-35%) |
+---------------------------------------------------------+
Asumiendo una vivienda unifamiliar de 150 m2 ubicada en una zona climática C o D en España (con una demanda térmica anual de 10.000 kWh):
- Consumo eléctrico de aerotermia sola (SCOP=4): 2.500 kWh/an˜o.
- Consumo eléctrico con integración solar y sobreconsigna térmica: El porcentaje de cobertura renovable directa aumenta del 30% hasta un 65%−75%, lo que reduce la necesidad de importar energía de la red eléctrica comercial a solo 625−875 kWh/an˜o.
Considerando una tarifa eléctrica media de 0,18 €/kWh, el coste de climatización y ACS pasa de 450 €/an˜o a menos de 130−150 €/an˜o. Además, el sobrecoste derivado de instalar un depósito de inercia de mayor volumen (300 L frente a 100 L) junto con la valvulería de regulación (unos 600−900 €) se amortiza en menos de tres temporadas de calefacción debido al ahorro directo en el consumo de red nocturno.
Preguntas Frecuentes (FAQs)
1. ¿Es imprescindible instalar un depósito de inercia si ya tengo suelo radiante?
Sí, es sumamente recomendable. Aunque el suelo radiante tiene mucha inercia térmica, el depósito de inercia previene el ciclado continuo de la bomba de calor cuando la demanda por zonas es baja y asegura un caudal mínimo de circulación independientemente del estado de las válvulas termostáticas.
2. ¿Puedo usar esta misma estrategia de acumulación durante el verano para refrigeración?
Sí, el sistema funciona de manera simétrica en verano. Cuando hay excedentes fotovoltaicos, la aerotermia enfría el depósito de inercia hasta su límite inferior seguro (alrededor de 7∘C−10∘C) para desacoplar y alimentar el suelo refrescante durante las horas pico de calor o durante la noche.
3. ¿El hormigón del suelo radiante se dañará si aumento la temperatura durante el mediodía?
No. El incremento de consigna que se aplica al suelo es controlado (máximo 1,5∘C o 2∘C por encima de la consigna ambiental habitual). Además, las válvulas mezcladoras impiden que la agua circule por las tuberías del suelo a temperaturas peligrosas (nunca superiores a 45∘C).
4. ¿Qué diferencia existe entre almacenar energía en un depósito de inercia o en una batería física de litio?
Almacenar energía en forma de calor en un depósito de agua mediante aerotermia es económicamente mucho más barato por kWh equivalente que hacerlo en una batería química de litio. Sin embargo, la energía acumulada en el depósito de inercia solo sirve para uso térmico (calefacción/ACS), mientras que la batería de litio puede alimentar cualquier electrodoméstico.
5. ¿Qué ocurre si la inercia y el suelo radiante ya están completamente cargados de calor y sigo teniendo excedente solar?
Una vez que las sondas de temperatura de la inercia y de las estancias alcanzan sus límites máximos de seguridad fijados en el controlador, la bomba de calor se detiene. El exceso de electricidad fotovoltaica sobrante se inyecta automáticamente a la red eléctrica comercial bajo el régimen de compensación simplificada de excedentes o se deriva a una batería virtual.
6. ¿Cómo afecta la acumulación a alta temperatura al rendimiento (COP) de la aerotermia?
Elevar la temperatura de impulsión de la bomba de calor de 35∘C a 50∘C para cargar el depósito de inercia reduce puntualmente el COP instantáneo de la máquina (por ejemplo, de 4,2 a 3,1). No obstante, dado que esta energía proviene de excedentes solares a coste cero de generación, la operación resulta globalmente mucho más rentable que comprar electricidad a bajo COP durante la noche.
7. ¿Puedo automatizar todo este proceso si mi aerotermia y mi inversor solar son de distintas marcas?
Sí, es completamente viable. Solamente necesitas utilizar la conexión física de contacto seco basada en la normativa SG Ready o implementar un gestor energético independiente basado en medición de red (como un meter o analizador de redes en la cabecera del cuadro eléctrico) que active un relé cuando haya excedente inyectado.
8. ¿Qué volumen de depósito de inercia necesito para una vivienda de 120 metros cuadrados?
Para una vivienda con esas dimensiones equipada con un equipo aerotérmico de 8 kW de potencia y un sistema solar fotovoltaico de unos 4 a 5 kWp, se aconseja instalar un depósito de inercia de entre 200 y 300 litros para una correcta estrategia de acumulacion de calor renovable.
Conclusión y consejo experto
La combinación de suelo radiante con aerotermia solar respaldada por un deposito de inercia aerotermia adecuadamente dimensionado constituye la vía técnica más sólida para lograr la independencia energética en la climatización de la vivienda.
Transformar la electricidad sobrante en calor guardado en la inercia del agua y del propio firme reduce sustancialmente el consumo nocturno de red, maximizando la rentabilidad general de la instalación.
Consejo experto: Al diseñar el proyecto, no escatimes en la capacidad del volumen de inercia ni te limites a la dimensión mínima de seguridad exigida por el fabricante de la aerotermia. Solicita a tu instalador un esquema con válvula mezcladora motorizada e integración via SG Ready / Modbus. La diferencia de inversión se recupera rápidamente mediante la reducción continua de la factura de la luz.
