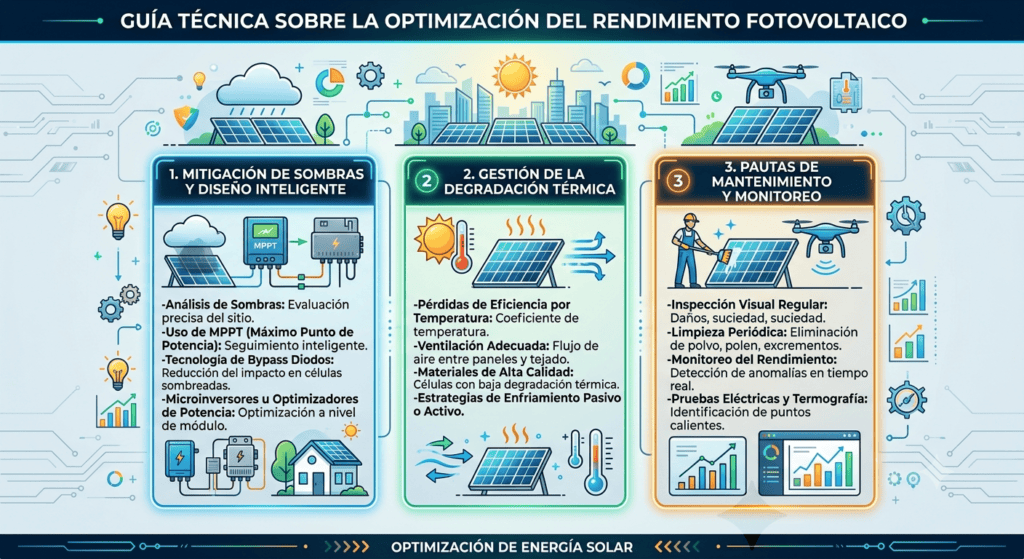

Guía técnica sobre la optimización del rendimiento fotovoltaico ante sombras, degradación térmica y pautas de mantenimiento.

Mantenimiento, Sombras y Rendimiento Técnico en Paneles

Garantizar la máxima rentabilidad de un sistema fotovoltaico requiere entender los factores físicos y operativos que afectan la generación de energía a lo largo de los años.

El rendimiento técnico de los paneles solares no depende únicamente de la potencia nominal expresada en vatios pico (Wp​) bajo condiciones estándar de medida (STC). Variables como la acumulación de suciedad, los coeficientes térmicos de las células y los sombreados intermitentes alteran de forma sustancial la curva de producción diaria.

Para asegurar una operación eficiente que mantenga el retorno de inversión dentro de los plazos proyectados, es imprescindible implementar un esquema riguroso de mantenimiento fotovoltaico y aplicar soluciones de ingeniería orientadas a mitigar las pérdidas por efecto de las sombras en placas solares.

Factores clave que condicionan el rendimiento técnico de los paneles solares

La captación y conversión de la radiación solar en corriente continua por parte de las células de silicio está sujeta a restricciones físicas ambientales y de diseño.

Coeficiente de temperatura y pérdida de eficiencia por calor

Aunque la radiación solar es la materia prima para la generación eléctrica, el incremento de la temperatura ambiente produce un efecto adverso en la diferencia de potencial del módulo. Las hojas técnicas de los fabricantes especifican la potencia a 25 °C.

Por encima de este umbral, entra en juego el coeficiente de temperatura de la potencia máxima (γPmax​​), que suele oscilar entre −0,30%/°C y −0,45%/°C según la tecnología del panel (monocristalino, TOPCon o HJT).

ΔP = (Tcélula – 25 °C) × γPmax

En regiones calurosas donde las células alcanzan habitualmente temperaturas de operación (NOCT) cercanas a los 60 °C, la pérdida de potencia instantánea respecto al nominal puede situarse entre el 10% y el 15%. Tecnologías avanzadas como la heterojunción (HJT) o N-Type TOPCon presentan coeficientes térmicos más bajos (alrededor de −0,26%/°C), reduciendo la degradación de paneles solares por estrés térmico transitorio durante los meses de mayor radiación.

Degradación anual y tolerancia de potencia

El rendimiento no permanece estático durante la vida útil del equipo. Los módulos sufren dos tipos principales de degradación irreversible:

1. Degradación Inducida por Luz (LID): Pérdida de eficiencia que ocurre en las primeras horas de exposición al sol, situándose habitualmente entre el 0,5% y el 1,5%.
2. Degradación anual: Pérdida progresiva de capacidad de conversión debida al envejecimiento de los materiales del encapsulado (EVA) y la oxidación de las conexiones internas. Los estándares actuales marcan una degradación lineal promedio de entre el 0,4% y el 0,55% anual, garantizando un rendimiento residual no inferior al 80-85% al cabo de 25 o 30 años.

El impacto real de las sombras en el sistema fotovoltaico

El sombreado es una de las causas principales de pérdida de producción no planificada y puede acelerar el deterioro físico de las células si no se gestiona adecuadamente.

       [ Radiación Solar ]
               │
               ▼
   ┌───────────────────────┐
   │    Sombra Parcial     │
   └───────────┬───────────┘
               │
       ┌───────┴───────┐
       ▼               ▼
┌─────────────┐ ┌─────────────┐
│ Caída de    │ │ Puntos      │
│ Corriente   │ │ Calientes   │
│ (I_string)  │ │ (Hotspots)  │
└──────┬──────┘ └──────┬──────┘
       │               │
       └───────┬───────┘
               ▼
   ┌───────────────────────┐
   │ Activación de Diodos  │
   │  de Bypass / MPPT     │
   └───────────────────────┘

Sombras parciales vs. sombras totales: diferencia en la producción

Los paneles solares están compuestos por células conectadas eléctricamente en serie. Dado que la corriente (I) que circula por una cadena en serie está delimitada por la célula que genera menor intensidad, el sombreado parcial de una sola célula puede reducir la producción total de todo el módulo o de la cadena (string) completa si no existen mecanismos de protección.

• Sombras totales: Provocadas por elementos fijos opacos (estructuras adyacentes, chimeneas, muros). Provocan una interrupción severa en el paso de corriente y activan las protecciones del módulo.
• Sombras parciales o difusas: Producidas por vegetación, nubes o acumulación de suciedad en la parte inferior del marco. Generan desajustes (mismatch) que obligan al inversor a mover el punto de máxima potencia (MPPT), disminuyendo la eficiencia de módulos fotovoltaicos.

Si una célula sombreada se fuerza a operar bajo una corriente mayor a la que puede generar por la radiación que recibe, pasa a comportarse como una carga consumidora en lugar de un generador. Esta disipación de energía en forma de calor genera puntos calientes (hotspots) que pueden perforar el encapsulante y dañar irreversiblemente la célula.

Tecnologías para mitigar el sombreado: Diodos de bypass, optimizadores y microinversores

Para limitar las pérdidas por sombras y proteger la estructura interna de los paneles, se emplean diferentes soluciones a nivel de electrónica de potencia (MLPE) y diseño estructural:

1. Diodos de bypass: Integrados en la caja de conexiones del panel (normalmente 3 diodos por módulo). Al detectarse una caída de tensión por sombra en un sub-string de células, el diodo se polariza en directo y permite que la corriente fluya puenteando la sección afectada. Esto evita el punto caliente, aunque se pierde la potencia de ese tercio del panel.
2. Optimizadores de potencia: Dispositivos DC/DC instalados en cada panel. Ajustan la tensión y la corriente individualmente para que la caída de rendimiento de un módulo sombreado no arrastre al resto de la cadena.
3. Microinversores: Convierten la corriente continua en alterna directamente en la parte posterior de cada panel. Garantizan la independencia total de cada módulo, maximizando el aprovechamiento de la radiación individual.

Plan de mantenimiento fotovoltaico para maximizar la vida útil

Un plan de mantenimiento fotovoltaico estructurado distingue entre acciones preventivas rutinarias y diagnósticos predictivos mediante instrumentación avanzada.

Mantenimiento preventivo: Inspección visual y limpieza

La acumulación de polvo, polen, excrementos de aves y hollín industrial forma una capa (denominada soiling) que bloquea la radiación incidente. La falta de limpieza puede suponer pérdidas anuales acumuladas de entre el 3% y el 12% del rendimiento global.

• Frecuencia de limpieza: Se recomienda un mínimo de 1 a 2 limpiezas al año, ajustando la frecuencia en entornos agrícolas o industriales.
• Procedimiento: Utilizar agua tratada con baja mineralización (ósmosis inversa o desmineralizada) para evitar depósitos de cal, a temperaturas similares a las del cristal del módulo para evitar choques térmicos. No deben emplearse detergentes abrasivos ni hidrolimpiadoras a presiones que superen la tolerancia del marco o los sellados.
• Inspección física: Comprobación del par de apriete en las grapas de la estructura portante, verificación del estado de aislamiento de los cables DC y aseguramiento de que el drenaje del agua en la parte inferior de los marcos no esté obstruido.

Mantenimiento predictivo: Monitorización de datos y termografía

El análisis de datos en tiempo real permite detectar derivaciones de rendimiento antes de que causen una avería mayor:

• Análisis de curvas I-V: Mide la respuesta corriente-voltaje del string para identificar pérdidas por resistencia en serie, degradación por PID (Degradación Inducida por Tensión) o fallos en diodos.
• Inspección termográfica con drones o cámaras de infrarrojos: Permite identificar a golpe de vista células defectuosas, conexiones sulfatadas, fusibles fundidos o hotspots no visibles a simple vista.
• Medición de aislamiento e impedancia de tierra: Prueba crítica para garantizar la seguridad del personal y el correcto disparo de las protecciones ante fugas de corriente.

Comparativa de impacto en la producción anual

A continuación, se resumen los factores analizados, su impacto relativo en la pérdida de rendimiento sin un control adecuado y la medida correctiva recomendada:

Preguntas Frecuentes (FAQs)

1. ¿Cómo influyen las sombras parciales en la vida útil de una placa solar?

Si las sombras parciales son recurrentes y el sistema no dispone de mecanismos de derivación adecuados, la célula afectada disipa energía en forma de calor. Esta concentración de temperatura genera hotspots que aceleran la degradación de los polímeros del panel, pudiendo romper el cristal protector o inutilizar la célula de forma permanente.

2. ¿Cada cuánto tiempo se deben limpiar los paneles solares?

Por norma general, se aconseja efectuar una limpieza 1 u 2 veces al año. Sin embargo, en zonas con escasa pluviosidad, cerca de vías no pavimentadas o en instalaciones agrícolas con alta presencia de polvo, puede requerirse una intervención trimestral para evitar pérdidas por soiling superiores al 5%.

3. ¿Es necesario cortar la corriente para realizar el mantenimiento fotovoltaico?

Sí. Antes de realizar cualquier inspección técnica sobre la cableación, limpieza o manipulación de la estructura, debe desconectarse el interruptor de corte en corriente continua (DC) y el magnetotérmico de corriente alterna (AC) para evitar riesgos de electrocución o arcos eléctricos.

4. ¿Qué tecnología de panel resiste mejor las altas temperaturas?

Los módulos que emplean tecnología de células HJT (Heterojunción) y TOPCon ofrecen un mejor coeficiente de temperatura (alrededor de −0,26%/°C) en comparación con las células PERC monocristalinas tradicionales (alrededor de −0,35%/°C), perdiendo menos potencia en días de calor extremo.

5. ¿Qué diferencia existe entre el mantenimiento preventivo y el correctivo?

El mantenimiento preventivo programa tareas periódicas (limpieza, revisión visual, apriete de tornillería) para evitar fallos. El correctivo interviene una vez que se ha producido la avería (por ejemplo, la sustitución de un inversor averiado o un conector MC4 derivado a tierra).

6. ¿Los optimizadores de potencia eliminan completamente el problema de las sombras?

No eliminan la sombra física ni la pérdida de luz en ese panel en concreto, pero evitan que la baja producción del módulo afectado limite la corriente de toda la cadena, permitiendo que los paneles sin sombra sigan operando a su máxima potencia.

7. ¿Es suficiente la lluvia para limpiar las placas solares?

No siempre. La lluvia suave puede arrastrar polvo superficial, pero a menudo no elimina la suciedad incrustada, el polen o las deposiciones de aves. Además, si la lluvia contiene partículas en suspensión (calima), puede dejar una capa que reduzca la transparencia del cristal tras secarse.

8. ¿Qué es un hotspot o punto caliente y cómo se detecta?

Un hotspot es una zona del panel que alcanza una temperatura excesiva debido a que una o varias células están operando en polarización inversa, consumiendo energía en lugar de generarla. Se detecta fácilmente mediante termografía infrarroja.

9. ¿Cómo afecta la degradación por PID (Degradación Inducida por Tensión)?

El PID es un fenómeno donde corrientes de fuga circulan entre las células de silicio y la estructura de aluminio conectada a tierra debido a altas tensiones y humedad. Provoca una pérdida severa de rendimiento en el módulo que solo se corrige instalando dispositivos anti-PID o utilizando inversores compatibles.

10. ¿Qué instrumentos son necesarios para evaluar el rendimiento técnico de los paneles?

Se utiliza un medidor de radiación (piranómetro o célula de referencia), una pinza amperimétrica para corriente continua, un probador de aislamiento, un trazador de curvas I-V y una cámara termográfica para la detección de anomalías térmicas.

Conclusión y recomendaciones finales

El rendimiento técnico de una instalación fotovoltaica no es un factor estático; depende directamente de la calidad del diseño inicial y del seguimiento continuo de sus parámetros operativos.

Comprender la respuesta de los módulos ante factores térmicos y aplicar soluciones de ingeniería adecuadas frente a los sombreados (como la implementación de electrónica MLPE o un correcto diseño de cadenas) previene reducciones severas en la generación energética.

Asimismo, la ejecución de un plan de mantenimiento fotovoltaico estructurado que combine limpiezas periódicas con diagnóstico termográfico es la mejor garantía para proteger los equipos y asegurar la máxima rentabilidad durante toda su vida útil.
