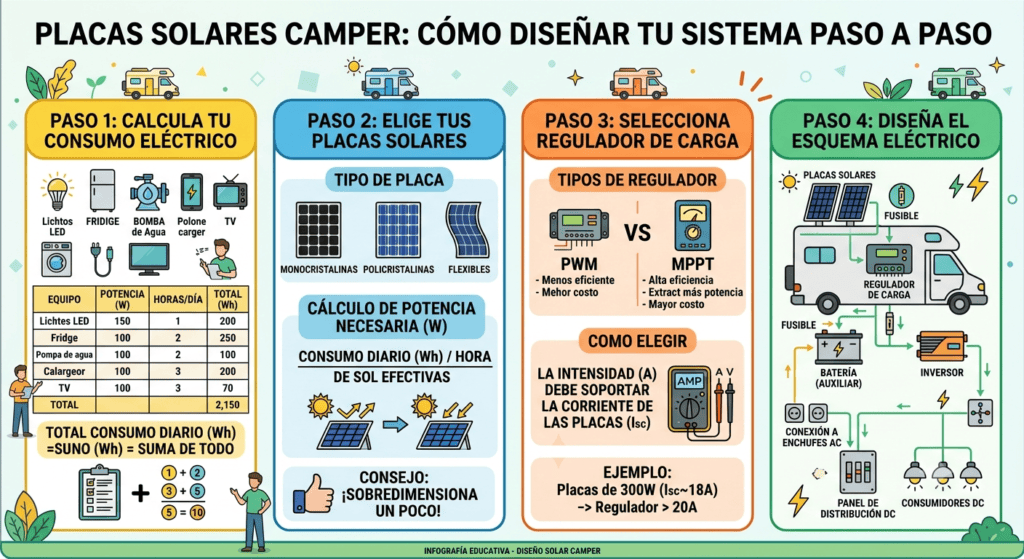

Placas Solares Camper: Guía de Cálculo y Esquema Eléctrico
Diseñar la instalación eléctrica de una furgoneta camper o autocaravana requiere precisión técnica. Un error en el dimensionamiento del cableado provoca caídas de tensión bruscas, mientras que una mala elección del regulador limita la generación solar disponible.
La instalación de placas solares para furgoneta camper otorga independencia energética off-grid, pero para lograr un sistema fiable, seguro y eficiente es imprescindible dominar tres conceptos: el cálculo de consumo diario en vatios-hora (Wh), la elección de la tecnología de acumulación adecuada y la ejecución de un esquema eléctrico furgoneta camper bajo normativa de seguridad en baja tensión.
Por qué dimensionar correctamente la instalación solar de una camper
Montar un sistema fotovoltaico sin realizar previamente un cálculo de instalación solar camper conduce a dos escenarios indeseados:
- Infradimensionamiento: Quedarse sin energía a media noche, forzando la batería por debajo de su tensión de corte y arruinando su vida útil.
- Sobredimensionamiento: Añadir peso inútil a la masa máxima autorizada (MMA) del vehículo y gastar dinero de más en componentes que la batería jamás llegará a absorber.
El objetivo del sistema fotovoltaico es reponer la energía consumida durante 24 horas consecutivas considerando las Horas Solar Pico (HSP) promedio de la zona geográfica por la que te desplazas (en España oscilan entre 3,2 HSP en invierno y más de 6,5 HSP en verano).
Paso 1: Cálculo de instalación solar camper y consumo diario estimado
Para determinar la potencia del panel solar y la capacidad del banco de baterías, el primer paso operacional es elaborar una auditoría de cargas eléctricas.
Tabla de consumos habituales en camper y autocaravana
| Equipamiento | Potencia (W) | Horas de uso/día | Consumo diario (Wh) |
| Nevera de compresor (12V) | 45 W | 8 h (intermitente) | 360 Wh |
| Iluminación LED interior | 15 W | 4 h | 60 Wh |
| Bomba de agua de presión | 60 W | 0,5 h | 30 Wh |
| Cargadores de móvil (USB) | 18 W | 3 h | 54 Wh |
| Carga de portátil (vía Inversor) | 65 W | 3 h | 195 Wh |
| Calefacción estacionaria (impulsor) | 35 W | 5 h | 175 Wh |
| Total estimado por día | — | — | 874 Wh |
La fórmula para calcular los vatios-hora (Wh) diarios
A la suma de los consumos nominales debemos aplicarle un factor de pérdidas del 20% (\eta = 0,80), derivado de la resistencia del cableado, el autoconsumo del inversor de corriente y la ineficiencia química de la batería:
Consumo Teórico Real = Consumo Total (Wh) / 0,80
Para el ejemplo de 874 Wh/día:
Consumo Teórico Real = 874 / 0,80 = 1092,5 Wh/día
Dividiendo los 1092,5 Wh/día entre el voltaje nominal del sistema de servicio (12 V), obtenemos los amperios-hora (Ah) requeridos por día:
Capacidad diaria necesaria = 1092,5 Wh / 12 V = 91,04 Ah/día
Paso 2: Selección de paneles solares para furgoneta camper
Una vez determinado el consumo de $1092,5\text{ Wh/día}$, calculamos la potencia fotovoltaica mínima necesaria (W_p). Considerando un escenario conservador de 4 Horas Solar Pico (HSP):
Potencia Fotovoltaica (Wp) = 1092,5 Wh / 4 HSP = 273,12 Wp
En este escenario, la opción óptima es instalar un panel de 300 W a 320 W, o dos paneles de 160 W interconectados.
PARALELO (Suma Intensidad)
+ -------------------+------------------- +
| | |
[Panel 1] [Panel 2] Al Regulador
(18V / 9A) (18V / 9A) (18V / 18A)
| | |
- -------------------+------------------- -
SERIE (Suma Tensión)
+ ---------- [Panel 1] ---------- -
|
+ ---------- [Panel 2] ---------- + ------> Al Regulador (36V / 9A)
Paneles rígidos vs. paneles flexibles: rendimiento y disipación térmica
- Paneles Rígidos (Marco de Aluminio y Cristal Templado): Ofrecen mayor durabilidad y mejor disipación térmica. Al quedar elevados entre 2 cm y 3 cm del techo mediante soportes ABS, existe flujo de aire inferior. Mantener la célula fría es vital: a partir de 25 °C, el silicio pierde aproximadamente un 0,4\% de eficiencia por cada grado de incremento térmico.
- Paneles Flexibles: Tienen menor peso y perfil aerodinámico, pero al pegarse directamente a la chapa sufren sobrecalentamiento extremo. Su degradación es acelerada y presentan menor rendimiento energético en verano.
Conexión en serie vs. conexión en paralelo de las placas solares
- Conexión en Serie: Se suma la tensión (V) y se mantiene la corriente (A). Eleva el voltaje de entrada al regulador, lo que permite empezar a cargar la batería más temprano en el amanecer y usar cableado de menor sección desde el techo. Su gran desventaja: si una celda cae en sombra parcial, cae el rendimiento del string completo.
- Conexión en Paralelo: Se mantiene la tensión (V) y se suma la corriente (A). Resiste mejor las sombras parciales producidas por claraboyas o bacas, pero obliga a instalar cables más gruesos desde el techo para gestionar el alto amperaje sin caídas de tensión.
Paso 3: Elección de la batería y tipo de tecnología
La energía captada por los paneles solares debe almacenarse en un banco de baterías secundario (o de servicio), totalmente independiente de la batería de arranque del motor.
┌───────────────────────┬───────────────────────────┐
│ Ciclado Profundo │ Batería de Litio │
│ AGM / GEL │ LiFePO4 │
├───────────────────────┼───────────────────────────┤
│ • DoD Máx: 50% │ • DoD Máx: 80% - 90% │
│ • Vida: ~500 ciclos │ • Vida: >3000 ciclos │
│ • Peso elevado │ • Muy ligera (-60% peso) │
│ • Tensión inestable │ • Tensión plana a 12.8V │
└───────────────────────┴───────────────────────────┘
Ventajas técnicas de la batería de litio camper LiFePO4 frente a AGM y GEL
La batería de litio camper LiFePO4 (Litio-Ferrofosfato) es el estándar superior en el sector camper por las siguientes razones:
- Profundidad de Descarga (DoD – Depth of Discharge): Una batería AGM o GEL de 100 Ah solo permite descargar el 50\% de su capacidad (50 Ah)para no sulfatar los vasos de plomo. La batería LiFePO4 admite descargas continuadas del 80% al 90% (80-90 Ah útiles) sin degradar su estructura celular.
- Ciclos de Vida útil: Mientras que una batería AGM entrega entre 400 y 600 ciclos a un DoD del 50\%, la tecnología LiFePO4 supera los 3.000 a 5.000 ciclos completos de carga y descarga.
- Curva de Tensión Plana: La química LiFePO4 mantiene la tensión nominal estable por encima de 12,8 V durante casi todo el proceso de descarga. Las baterías de plomo caen de tensión rápidamente a medida que se vacían, afectando el funcionamiento de neveras o inversores de corriente.
- BMS Integrado (Battery Management System): Las baterías LiFePO4 incluyen un circuito electrónico de gestión interna que protege las celdas frente a sobretensiones, cortocircuitos, descargas profundas y cargas por debajo de 0 °C.
Paso 4: Dimensionamiento del regulador MPPT para autocaravana
El regulador de carga es el cerebro encargado de adaptar la tensión que viene de los paneles fotovoltaicos a los valores de absorción y flotación requeridos por la batería auxiliar.
PANEL SOLAR
(Vmp: 30V - 38V)
│
▼
┌───────────────────────┐
│ Regulador MPPT │
│ (Algoritmo de Rastreo)│
└───────────────────────┘
│
Conversión DC-DC (Baja V, Sube A)
│
▼
BATERÍA AUXILIAR
(Carga a 14.4V)
Diferencias operativas entre reguladores PWM y MPPT
- PWM (Pulse Width Modulation): Funciona como un interruptor electrónico que fuerza al panel solar a trabajar a la misma tensión de la batería. Si un panel entrega 18 V en su punto de máxima potencia (Vmp) pero la batería está a 12 V, el regulador PWM «tira» esos 6 V sobrantes, perdiendo un 25%-35% del rendimiento energético del panel.
- MPPT (Maximum Power Point Tracker): Implementa un convertidor DC-DC inteligente que rastrea continuamente el punto de máxima potencia del panel solar. Modula la alta tensión continua de entrada (30 V – 100 V) para reducirla al voltaje que exige la batería, incrementando proporcionalmente la intensidad de corriente (A). Un regulador MPPT para autocaravana extrae hasta un 30\% más de rendimiento que un regulador PWM.
Cómo dimensionar la corriente (A) y la tensión de entrada (V)
Para seleccionar un regulador MPPT comercial (ej. 75/15, 100/20, 100/30), debes vigilar dos límites de seguridad:
- Tensión Máxima en Abierto (Voc): La tensión en circuito abierto del array de paneles (aplicando un coeficiente por frío invernal) nunca debe superar el primer número del modelo MPPT. Por ejemplo, un modelo MPPT 100/20 soporta hasta 100 V de entrada desde el techo.
- Corriente Máxima de Salida (A): Corresponde al segundo número del modelo. Se calcula dividiendo la potencia máxima teórica del panel entre el voltaje de carga de la batería:
Corriente de Carga = Potencia Solar Total (W) / Voltaje Batería (V) = 320 W / 12 V = 26,6 A
Para una instalación con 320 W de placa solar y batería de 12 V, se debe instalar un regulador MPPT con capacidad nominal de salida de al menos 30 A (Modelo Victron MPPT 100/30 o equivalente).
Paso 5: Esquema eléctrico furgoneta camper y elementos de protección
Un esquema eléctrico furgoneta camper eficiente requiere planificar de forma segura la integración del sistema solar con el resto de fuentes de carga del vehículo (alternador del motor mediante cargador Booster DC-DC y toma exterior a 230 V).
[ PANEL SOLAR 320W ]
│
(CABLE 6mm²)
│
[ FUSIBLE 20A ]
│
▼
┌───────────────────┐
│ REGULADOR MPPT │◄─────── [ SENSOR TEMP ]
└───────────────────┘
│
(CABLE 10mm²)
│
[ FUSIBLE 40A ]
│
▼
┌───────────────┐ ┌───────────────────┐ ┌──────────────────┐
│ DESCONECTADOR │───────►│ BATERÍA LiFePO4 │───────►│ INVERSOR 230V │
└───────────────┘ │ 12V 100Ah │ └──────────────────┘
└───────────────────┘ │
│ │
(CABLE 16-25mm²) [ FUSIBLE 150A ]
│
▼
┌────────────────────┐
│ CAJA FUSIBLES 12V │
└────────────────────┘
│
┌──────────┴──────────┐
▼ ▼
[ LUCES LED ] [ NEVERA 12V ]
Selección de secciones de cableado de cobre (mm²)
En instalaciones de corriente continua a 12 V, el cálculo de la sección del cable de cobre se define para no superar una caída de tensión máxima del 3%. Se aplica la fórmula simplificada:
S = (2 · L · I · 0,0178) / ΔV
- S = Sección del conductor en mm².
- L= Longitud del cable (solo ida) en metros.
- I = Intensidad de corriente en amperios.
- \Delta V = Caída de tensión admisible en voltios (3% de 12 V = 0,36 V)
- 0,0178 = Resistividad del cobre en Ω · mm²/m a 20 °C.
Secciones de cable mínimas recomendadas por tramo
- Paneles solares a Regulador MPPT (distancia < 4 m): 6 mm².
- Regulador MPPT (30 A) a Batería auxiliar (distancia < 1,5 m): 10 mm².
- Batería Auxiliar a Inversor de Corriente (1200 W, distancia < 1 m): 35 mm² o 50 mm².
- Batería Auxiliar a Caja de Distribución de Fusibles de 12 V: 10 mm² o 16 mm².
Colocación estratégica de fusibles y desconectadores de batería
Un fusible no se instala para proteger el equipo receptor, sino para proteger el cableado frente a un sobrecalentamiento excesivo o incendio provocado por un cortocircuito.
- Fusible de Entrada MPPT: Calibrado un 25% por encima de la corriente de cortocircuito(Isc) de la placa.
- Fusible Principal entre Batería y Regulador: Instalar lo más cerca posible del borne positivo (+) de la batería auxiliar (distancia inferior a 20 cm). Para un regulador de 30 A, colocar fusible MIDI/MEG de 40 A.
- Fusible del Inversor: Para un inversor de 1200 W a 12 V, el consumo pico puede alcanzar 100 A – 120 A. Se utiliza un fusible ANL de 150 A conectado al borne positivo.
- Desconectador Magnetotérmico DC: Colocar un desconectador bipolar en el tramo entre la placa solar y el regulador. Regla de oro de seguridad: Para conectar el sistema, primero activa la batería al MPPT y luego el panel solar. Para desconectarlo, desconecta primero el panel solar y finalmente la batería. Romper esta regla puede destruir la etapa de potencia de tu regulador de carga.
Preguntas frecuentes sobre placas solares en furgonetas y autocaravanas
1. ¿Es obligatorio homologar la instalación de placas solares en la camper?
Sí. En España, la instalación de paneles solares en el techo de una furgoneta se considera reforma de importancia (código de reforma 8.52 o 1.1 según el tipo de vehículo y modo de fijación). Se requiere un Informe de Conformidad emitido por un laboratorio homologado, un Certificado de Taller que acredite la instalación y el Certificado Eléctrico de Baja Tensión en caso de contar con inversor de 230 V.
2. ¿Puedo conectar la placa solar directamente a la batería sin regulador?
Nunca. Un panel solar fotovoltaico de 12 V nominales suele entregar tensiones de entre 18 V y 22 V en vacio. Conectar directamente la placa sobrecargará la batería, evaporará el electrolito en sistemas de plomo, activará el corte por sobretensión del BMS en baterías LiFePO4 y destruirá el acumulador de forma irreversible.
3. ¿Qué ocurre si se cubre parcialmente de hojas o sombra un panel solar?
En un panel de silicio monocristalino estándar, la sombra sobre una sola fila de células puede anular o reducir drásticamente el rendimiento del panel completo. Los diodos de bypass internos del panel mitigan este efecto desviando la corriente, pero se pierde potencia. Si tu vehículo suele pernoctar bajo zonas arboladas, la mejor opción es usar configuraciones en paralelo o reguladores MPPT independientes.
4. ¿Puedo cargar la batería auxiliar con el alternador del vehículo al mismo tiempo que la placa solar?
Sí, completamente. La batería auxiliar absorbe la energía de múltiples fuentes simultáneamente (placa solar mediante MPPT, alternador mediante cargador Booster DC-DC y red eléctrica mediante cargador inteligente de 230 V). Cada equipo analiza la tensión instantánea de la batería y ajusta autónomamente su etapa de carga (Bulk, Absorción o Flotación).
5. ¿Por qué se debe instalar un cargador Booster DC-DC en lugar de un simple relé aislador en euro 6?
Los vehículos modernos con normativa Euro 6 incorporan alternadores inteligentes que varían su tensión de salida (12,2 V – 15 V) o se desconectan dinámicamente para recortar emisiones contaminantes. Un relé separador convencional no cargará la batería auxiliar en estas condiciones. El cargador Booster DC-DC eleva y estabiliza la tensión a valores precisos requeridos por la batería de litio o AGM independientemente del comportamiento del alternador.
6. ¿Cuánta potencia de placas solares necesito para hacer funcionar un aire acondicionado a 12V?
Un aire acondicionado a 12 V consume entre 35 A y 60 A continuados (420 W – 720 W). Para sostener este consumo durante el día sin agotar las reservas, se requiere un campo fotovoltaico no inferior a 500 W – 600 W en el techo y un banco de baterías LiFePO4 de al menos 200 Ah – 300 Ah.
7. ¿Es mejor una placa monocristalina o policristalina para camper?
La tecnología monocristalina es superior para aplicaciones móviles. Presenta mayor eficiencia celular por metro cuadrado (aprovechas mejor el espacio limitado del techo) y responde sensiblemente mejor en días nublados o con radiación solar difusa en comparación con las placas policristalinas.
8. ¿Puedo mezclar dos placas solares de distinta potencia o marca en la misma instalación?
No es recomendable. Si conectas en serie dos placas con distinta intensidad nominal (Imp), el conjunto quedará limitado al amperaje de la placa más débil. Si las conectas en paralelo con diferente voltaje (V_{mp}), la placa de menor tensión frenará a la de mayor voltaje, provocando pérdidas por descompensación y sobrecalentamientos locales.
9. ¿Cómo afecta el frío extremo a las baterías de litio LiFePO4?
Las baterías LiFePO4 pueden entregar corriente a temperaturas bajo cero, pero no deben cargarse cuando la temperatura de sus celdas desciende de 0 °C. Intentar cargarlas en congelación provoca un fenómeno denominado «plateado de litio» que destruye el ánodo. Por ello, es vital instalar baterías de litio con BMS provisto de protección térmica por baja temperatura o con lámina calefactora integrada.
10. ¿Por qué salta el inversor de corriente si la batería marca 12,2V?
La medición de tensión debe analizarse bajo carga. Cuando el inversor arranca un aparato de alta demanda (como una cafetera de 1200 W), la resistencia interna del sistema provoca una caída puntual de tensión («sag»). Si utilizas cables delgados, la tensión que llega a los bornes del inversor caerá por debajo del umbral de protección(10,5 V), activando la alarma de apagado por subtensión aunque la batería no esté vacía.
Recomendación final para la puesta en marcha
Al abordar la instalación fotovoltaica de tu furgoneta camper, la premisa de trabajo debe ser la seguridad eléctrica y la correcta selección de secciones de cableado. Asegúrate de grimar todos los terminales de cobre utilizando punteras y terminales de ojo con herramental adecuado, aplica pasta antioxidante en los bornes y revisa el apriete dinámico de cada conexión con frecuencia.
Si no dispones del instrumental adecuado para crimpar cableado de gran sección (16 mm² a 50 mm²) o tienes dudas sobre la configuración del perfil de carga en tu regulador MPPT para baterías de litio, encarga la verificación del esquema a un instalador eléctrico autorizado antes de dar tensión al circuito. Un sistema bien calculado te proporcionará electricidad limpia, silenciosa y constante durante miles de kilómetros.
